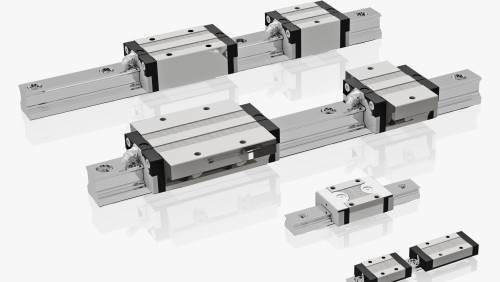

LINE TECH – LINEARSYSTEME · LINEAREINHEITEN · LINEAR-KOMPONENTEN

Lineartechnik vom Engineering bis zur Systemlösung – 100% SWISS MADE LINEAR TECHNOLOGY

Die Basis des LINE TECH-Leistungsangebots bildet ein umfassendes Sortiment an Linear- und Positioniersystemen aus eigener Entwicklung und Fertigung. LINE TECH-Lineareinheiten – modular aufgebaute, einbaufertige Linearachsen – sind 100% Swiss-made aus "hauseigener" Produktion in Glattbrugg und stehen für höchste Ansprüche an Leistungsfähigkeit, Präzision und Wirtschaftlichkeit.

LINE TECH-Lineareinheiten sind bedarfsorientiert für die unterschiedlichsten Leistungsanforderungen konzipiert. Die Produktreihen sind kombinierbar und in diversen Grössen und Ausführungen erhältlich, um jeglichen Applikationsbedürfnissen gerecht zu werden » LINE TECH Produktübersicht (PDF)

Anpassungen an spezifische Kundenanforderungen sind dank unserer Engineering-Kompetenz und der hauseigenen JIT-Fertigung jederzeit flexibel und kurzfristig realisierbar – von der kleinen Zusatzbearbeitung bis zur kompletten applikationsspezifischen Ausführung.

Dabei profitieren unsere Kunden dank unserem grossen Lager mit entsprechend hoher Verfügbarkeit stets von kurzen Lieferzeiten.

LINE TECH-Lineareinheiten – "the right guide" für jede Applikation

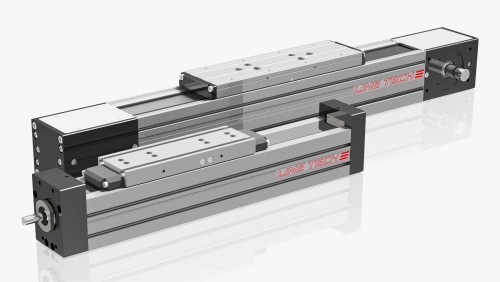

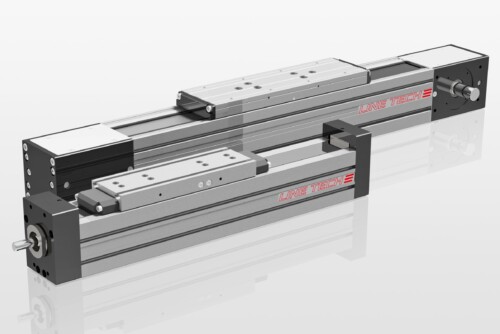

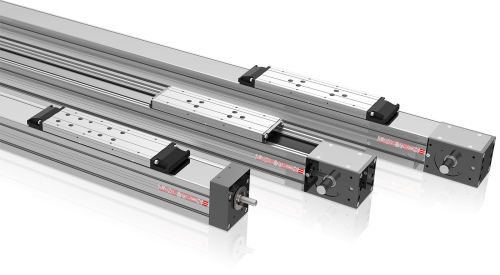

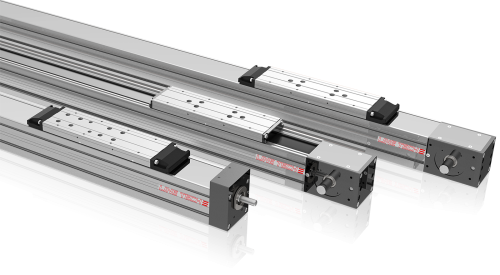

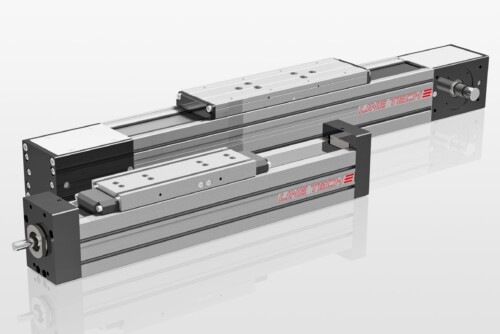

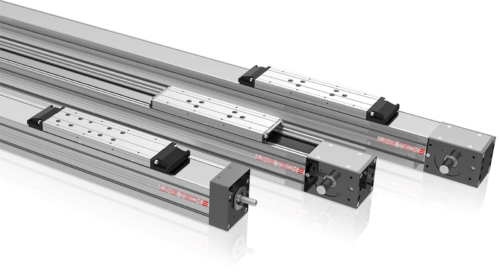

Linearmodule LM

für Anwendungen mit grösseren Hüben und hohen Verfahrgeschwindigkeiten bei mittleren Belastungen

Mit Zahnriementrieb (Typ LM…Z…):

3 Baugrösse in je 2 Ausführungen
Hub bis zu 7650 mm
Version XL: Hub bis zu 15'350 mm
C₀: 1560…5280 N
v_max = 5 m/s | a_max = 50 m/s²
Wiederholgenauigkeit <0.2 mm/1000 mm
Positioniergenauigkeit 200 µm/1000 mm

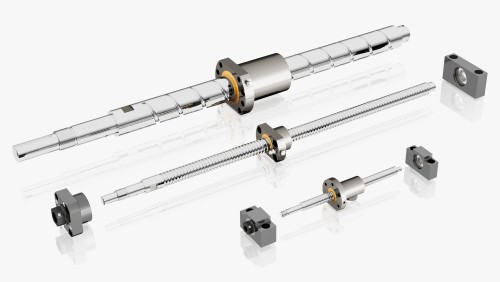

Mit Kugelgewindetrieb (Typ LM…R…):

3 Baugrössen in je 2 Ausführungen
Hub bis zu 3000 mm
C₀: 4551…11538 N | C: 4327…8947 N
v_max = 1.6 m/s | a_max = 10 m/s²
Wiederholgenauigkeit <0.03 mm/1000 mm
Positioniergenauigkeit 53 µm/300 mm

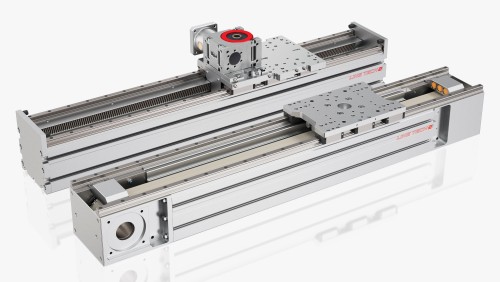

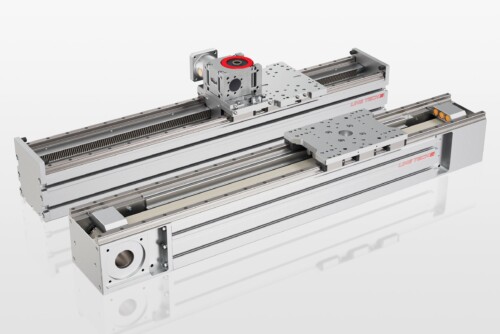

Line Tech Dynamikmodul / Dynamic module DM ZR ZS

Dynamikmodule DM

für hochdynamische Anwendungen mit hohen Belastungen und sehr schnellen Zykluszeite

Mit Zahnriementrieb (Typ DM…ZR…):

2 Baugrössen
Hub bis zu 6360 mm
Version XL: Hub bis zu 13'160 mm
C₀: 4500…7200 N
v_max = 5 m/s | a_max = 50 m/s²
Wiederholgenauigkeit <0.1 mm/1000 mm
Positioniergenauigkeit 200 µm/1000 mm

Mit Zahnstangentrieb (Typ DM…ZS…):

2 Baugrössen
Hub bis zu 5550 mm
Version XL: Hub bis zu 19'150 mm
v_max = 5 m/s | a_max = 50 m/s²
Wiederholgenauigkeit < 0.04 mm/1000 mm
Positioniergenauigkeit 36/37 µm/1000 mm

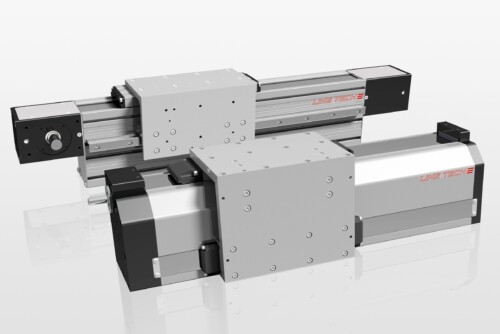

Line Tech Brückenmodul / Bridge module BM R Z

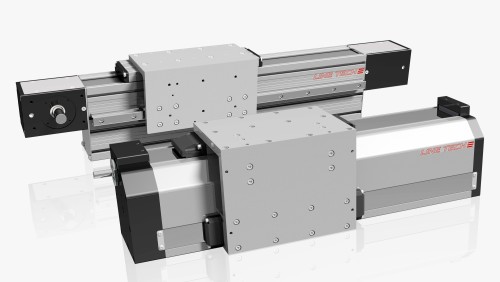

Brückenmodule BM

für freitragende, langhubige Portalachsen oder Achsen mit höherer Eigenträgheit

Mit Zahnriementrieb (Typ BM…Z…):

1 Baugrösse in 2 Ausführungen
Hub bis zu 6180 mm
Version XL: Hub bis zu 12'480 mm
C₀: 2200 N
v_max = 5 m/s | a_max = 50 m/s²
Wiederholgenauigkeit <0.2 mm/1000 mm
Positioniergenauigkeit 200 µm/1000 mm

Mit Kugelgewindetrieb (Typ BM…R…):

1 Baugrösse in 3 Ausführungen
Hub bis zu 3000 mm
C₀: 5705 N | C: 4912 N
v_max = 1.6 m/s | a_max = 10 m/s²
Wiederholgenauigkeit <0.03 mm/1000 mm
Positioniergenauigkeit 52 µm/300 mm

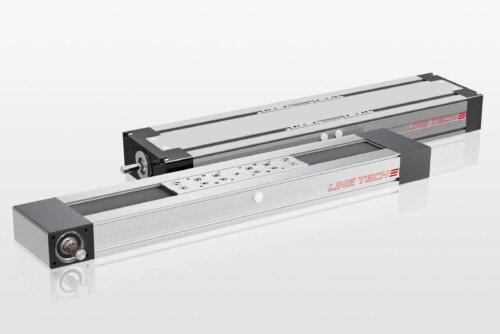

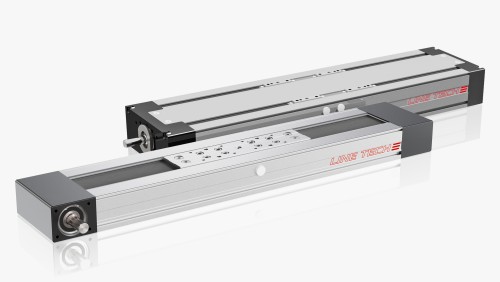

Line Tech Kompakteinheit / Compact unit KE Z R

Kompakteinheiten KE

für Anwendungen mit mittleren bis hohen Belastungs- und Präzisionsanforderungen

Mit Zahnriementrieb (Typ KE…Z…):

1 Baugrösse
Hub bis zu 5700 mm
Version XL: Hub bis zu 12'500 mm
C₀: 2100 N
v_max = 5 m/s | a_max = 50 m/s²
Wiederholgenauigkeit <0.2 mm/1000 mm
Positioniergenauigkeit 200 µm/1000 mm

Mit Kugelgewindetrieb (Typ KE…R…):

3 Baugrössen
Hub bis zu 1850 mm
C₀: 3333…5705 N | C: 3099…4912 N
v_max = 1.6 m/s | a_max = 10 m/s²
Wiederholgenauigkeit <0.03 mm/1000 mm
Positioniergenauigkeit 52 µm/1000 mm

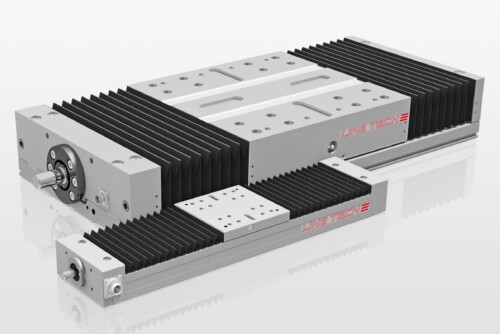

Line Tech Positioniereinheit / Positioning unit PE

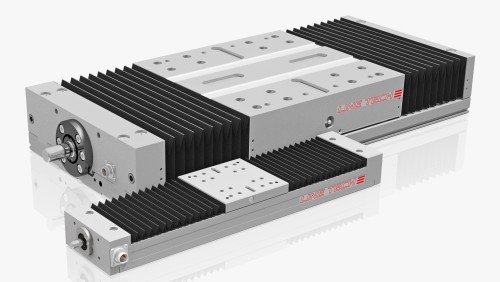

Positioniereinheiten PE

für höchste Leistungs- und Präzisionsansprüche

Mit Kugelgewindetrieb (Typ PE…R…):

3 Baugrössen
Hub bis zu 3000 mm
C₀: 4551…11538 N | C: 4327…8947 N
v_max = 1.6 m/s | a_max = 10 m/s²
Wiederholgenauigkeit <0.01 mm/1000 mm
Positioniergenauigkeit 52 µm/1000 mm

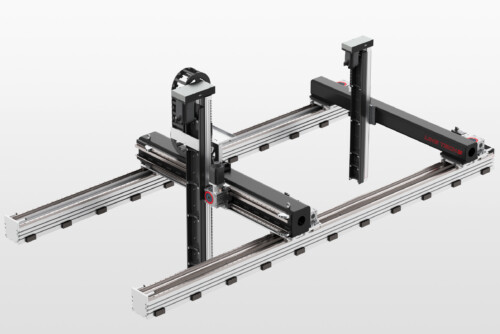

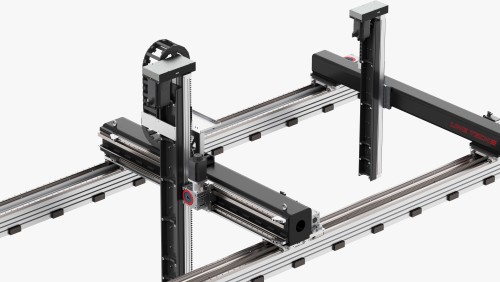

Systemlösungen

für betriebsbereite Komplettanlagen

Unser Consulting hilft bereits in den frühesten Projektphasen bei der Konzepterstellung.
Unser Engineering entwickelt Ihre individuelle Lösung und begleitet Sie in Key-Account-Teams während der gesamten Projektierung.
Unsere in-house-Fertigung und -Montage produziert die Systemkomponenten nach höchsten Qualitätsansprüchen und stellt die Anlage präzise und betriebsbereit zusammen

Passende Lineareinheit finden

Baureihe

Linearmodule LM

Dynamikmodule DM

Brückenmodule BM

Kompakteinheiten KE

Positioneinheiten PE

Antrieb

Kugelgewindetrieb

Zahnriemen

Zahnstange

Technische Anforderungen

Hub

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Antrieb und Fahrprofil

Profilquerschnitt max.

Weitere Attribute eingeben

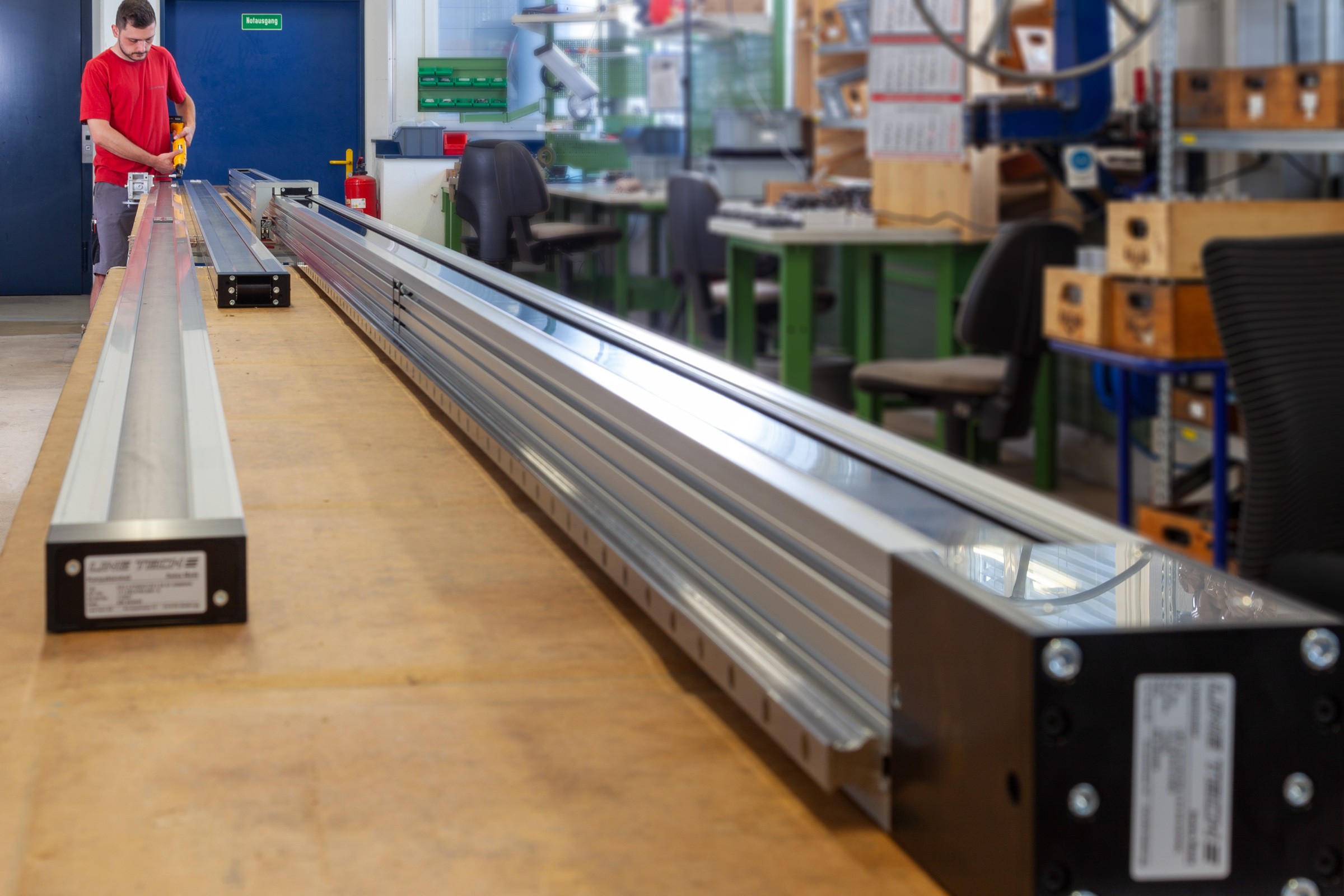

Manchmal gilt: SIZE MATTERS

Wo Standard-Hublängen nicht reichen, haben wir eine XL-Lösung parat: LINE TECH Lineareinheiten der Baureihen LM, DM, BM und KE mit Zahnriemen- oder Zahnstangenantrieb sind auch als XL-Version mit Überlängen erhältlich. Und wo das noch immer nicht reicht, finden wir eine applikationsspezifische Lösung – massgeschneidert auf Ihre Bedürfnisse!

Ein paar Beispiele gefällig? Von links nach rechts:

KE2.4-ZR mit 8760 mm Hub
KE2.4-ZR mit 6700 mm Hub
LM5.2 mit Stützschiene links mit 8410 mm Hub

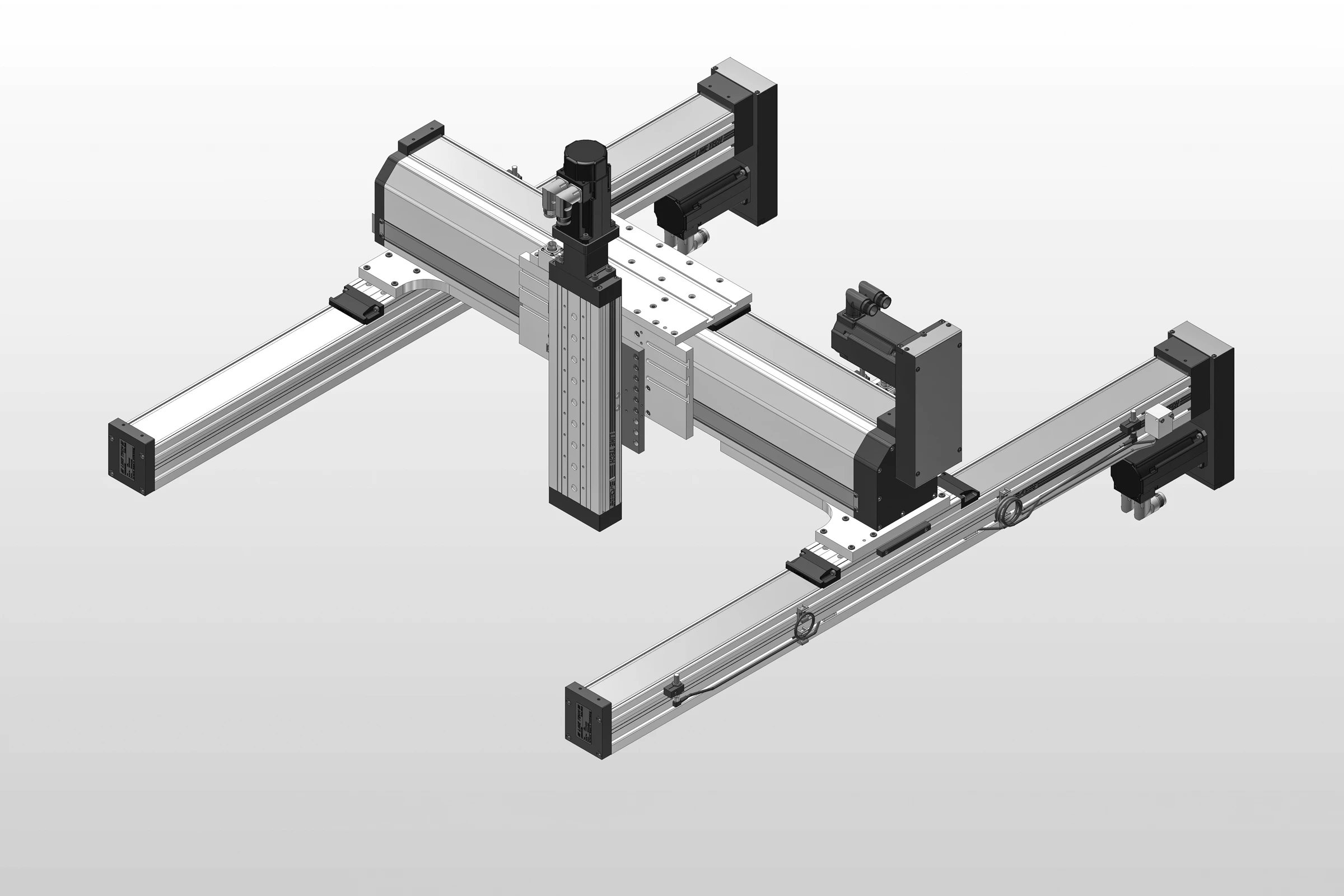

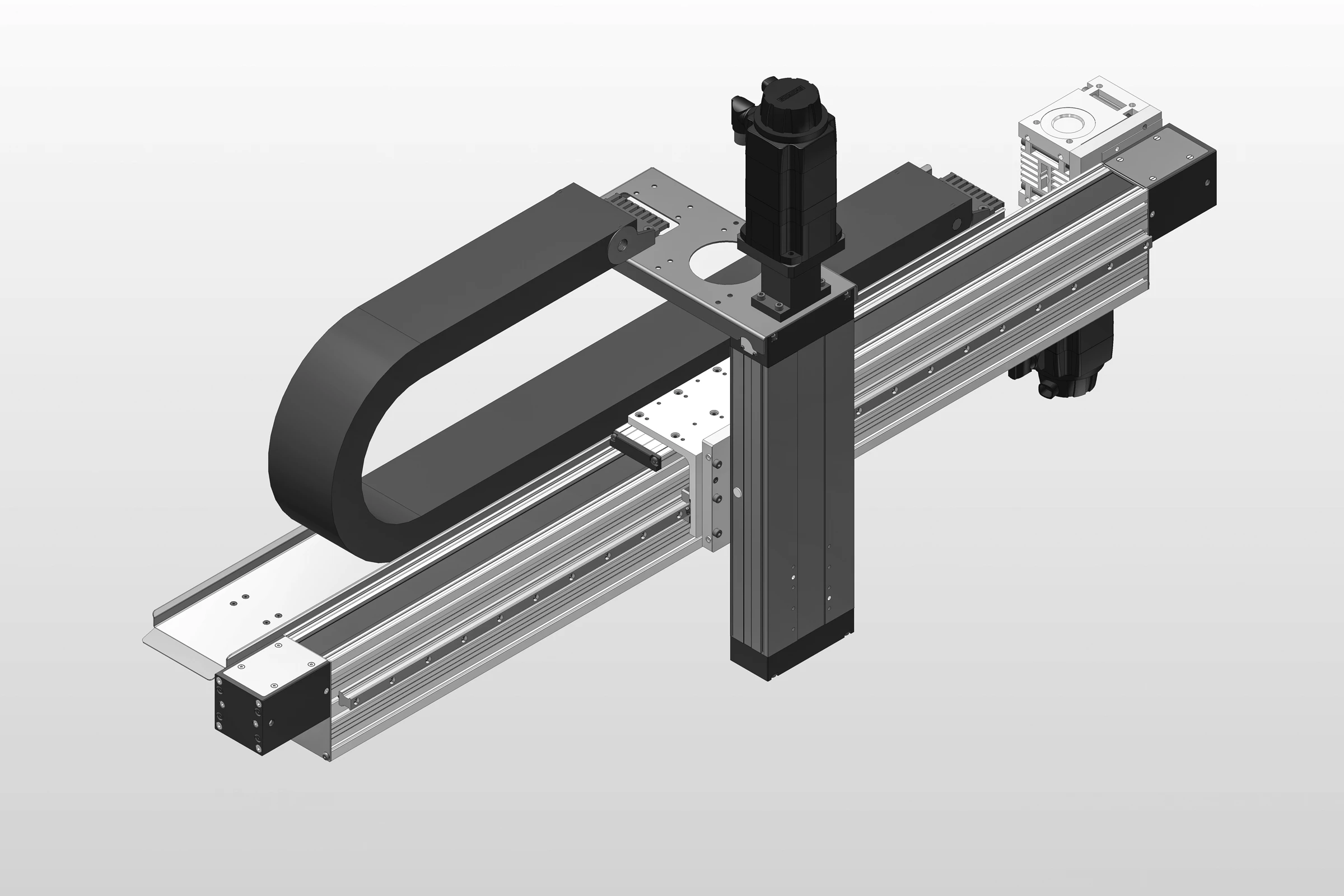

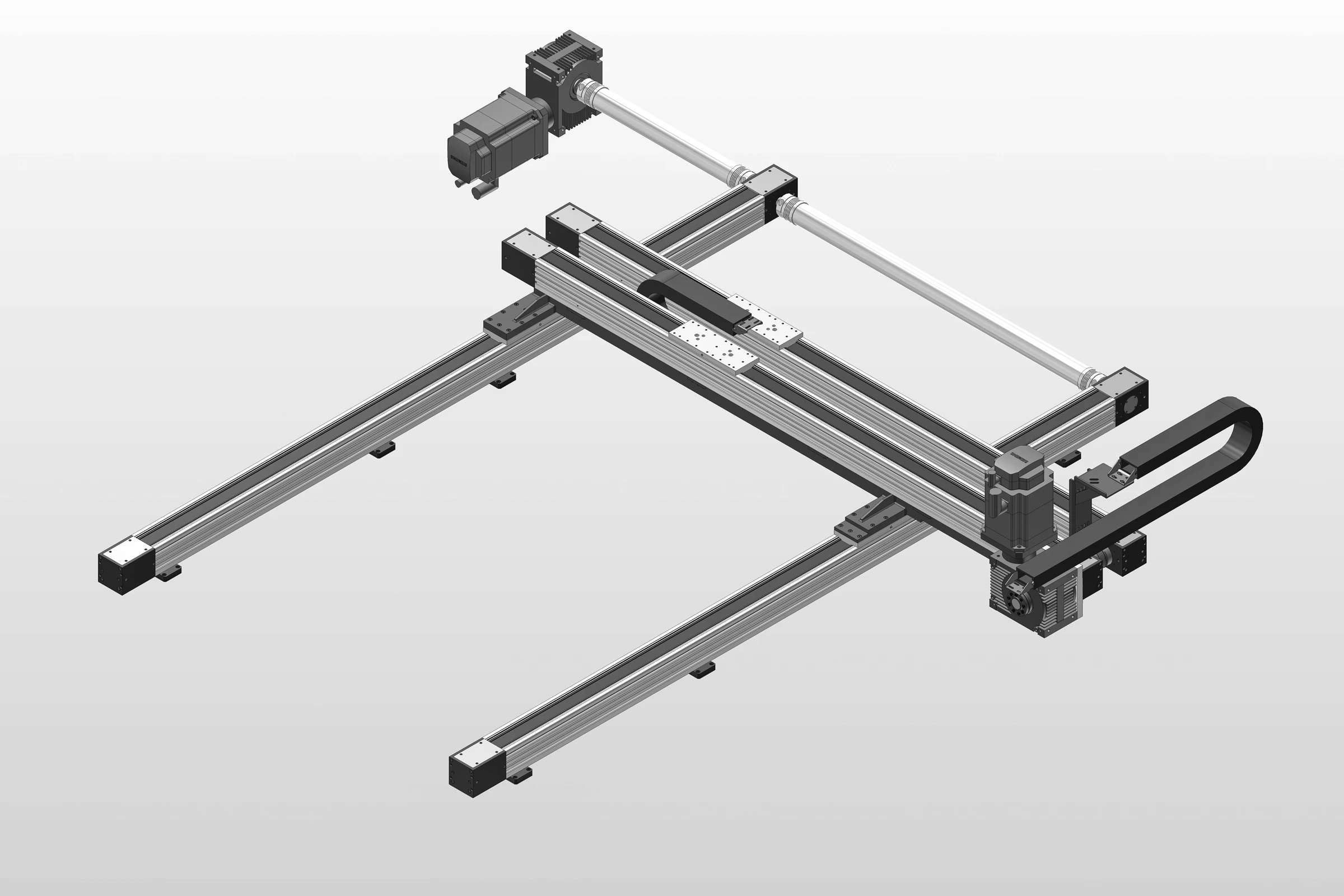

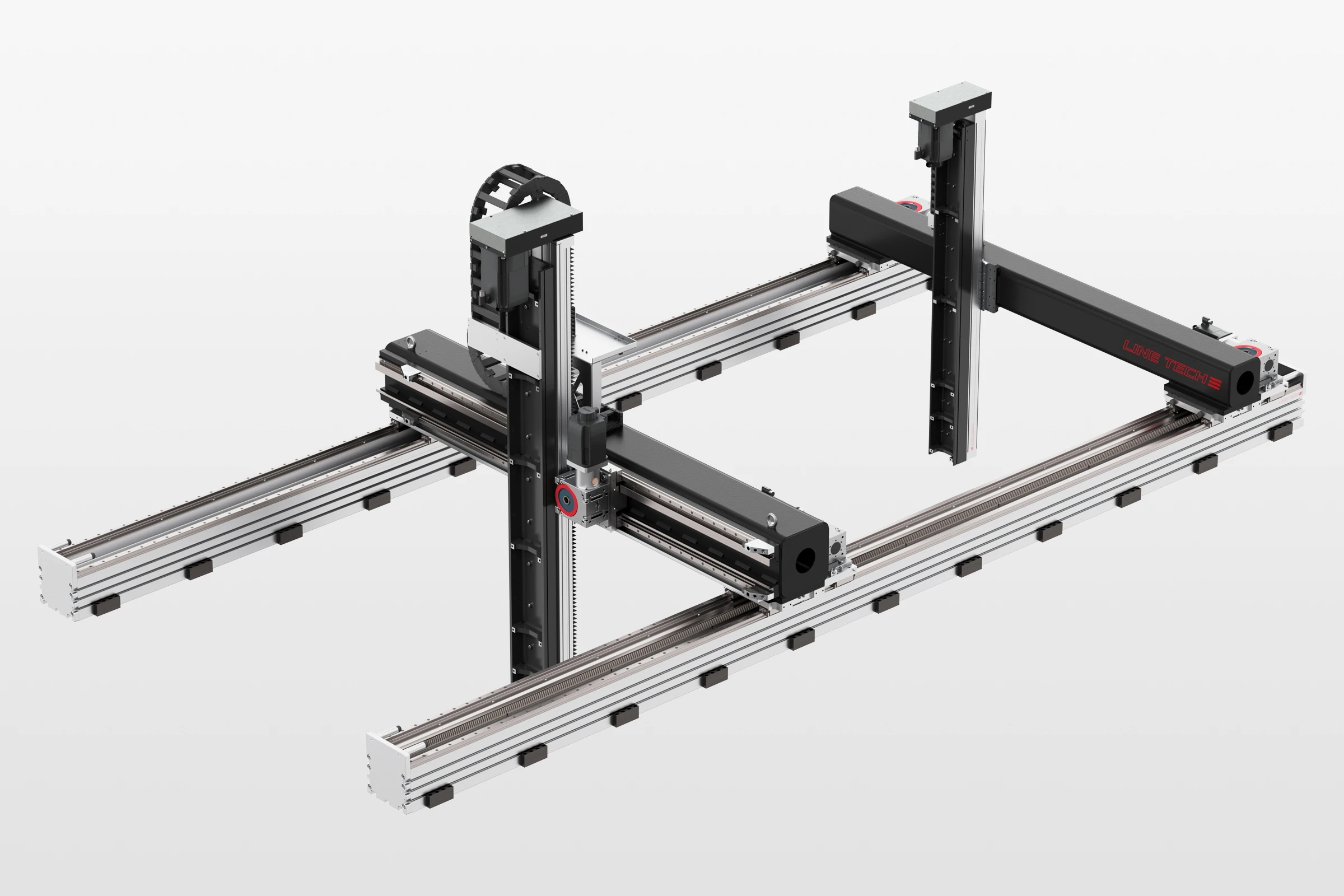

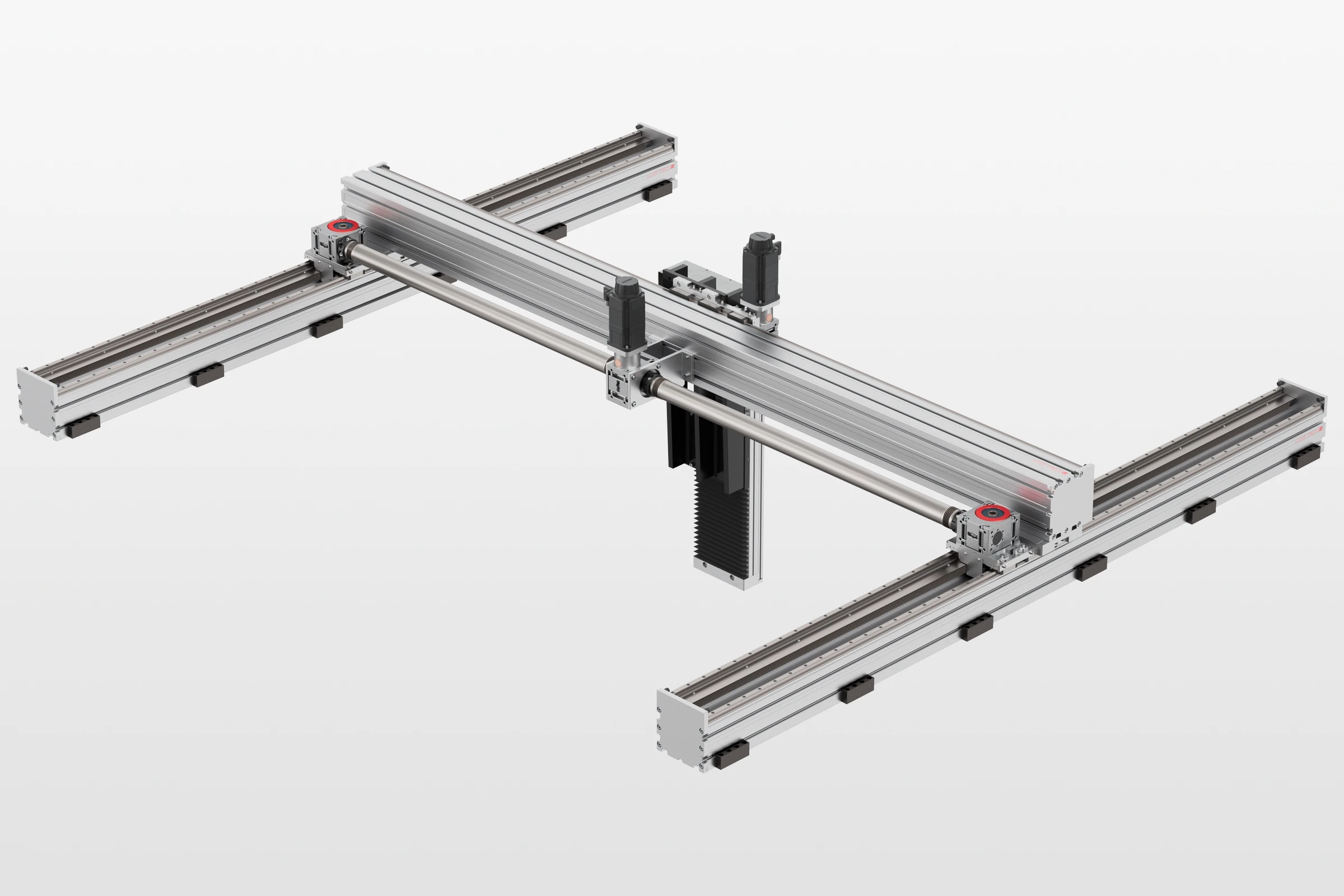

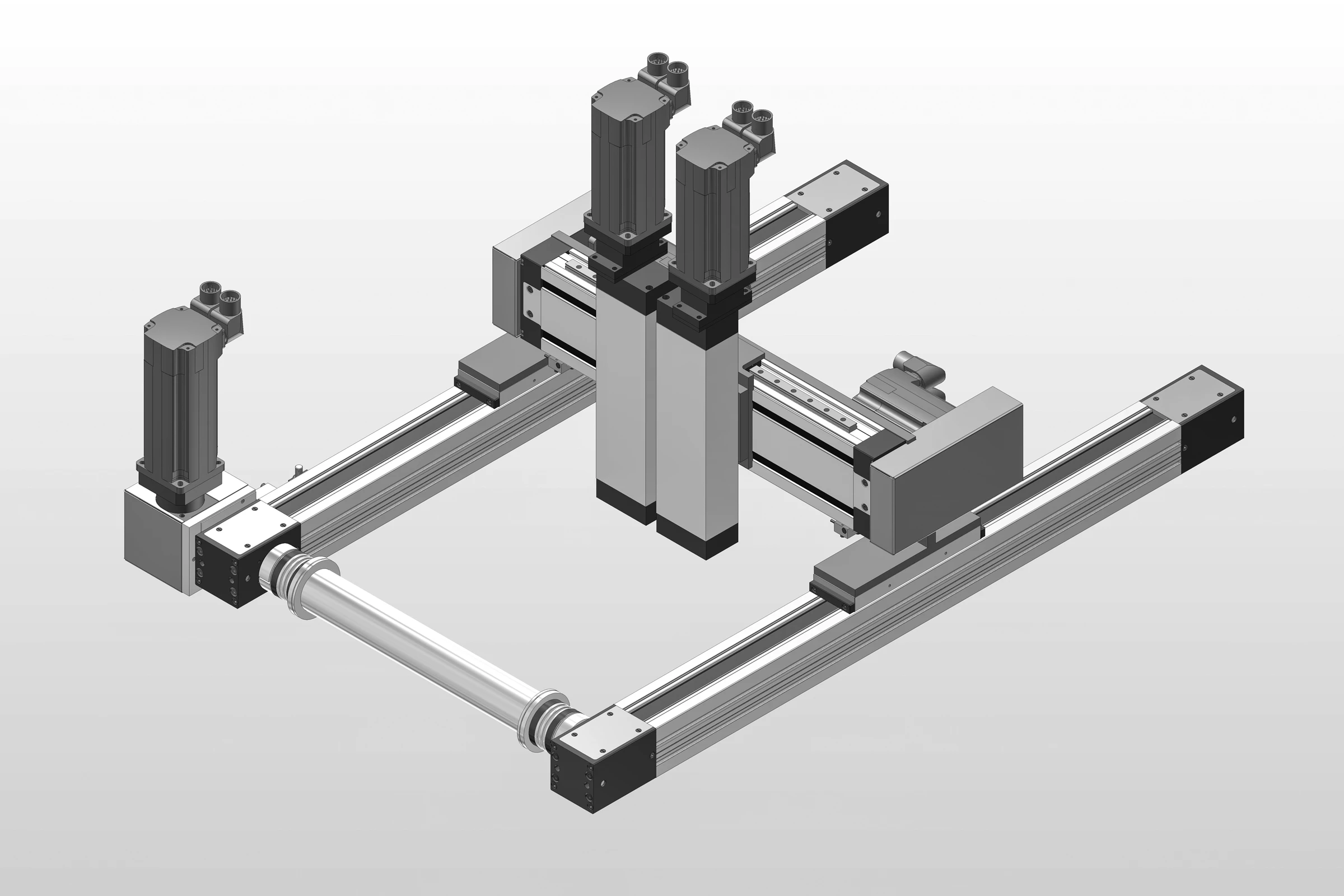

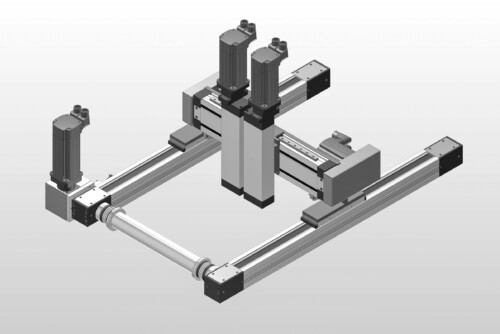

Anwendungsbeispiele

LINE TECH ist – neben der Entwicklung und Produktion von Linearachsen unterschiedlichster Bauarten – spezialisiert auf die Konzeption, Auslegung und Fertigung von mehrachsigen Systemlösungen. Seit 1993 unterstützen wir unsere Kunden mit Engineeringleistungen und liefern applikationsspezifisch optimierte Linearsysteme.
